Streudiagramm

j

von Emre Kumser

}

30.06.2022

Definition: Streudiagramme, auch Streudiagramme genannt, werden verwendet, um die Beziehung (linear oder nichtlinear) zwischen zwei metrischen Variablen grafisch darzustellen. Dies ermöglicht in der Regel eine Einschätzung der Zusammenhänge zwischen den zu identifizierenden Variablen.

Es wird in der MEASURE-Phase verwendet, insbesondere in der ANALYSE-Phase, immer nach der Datenerfassung.

Ablauf

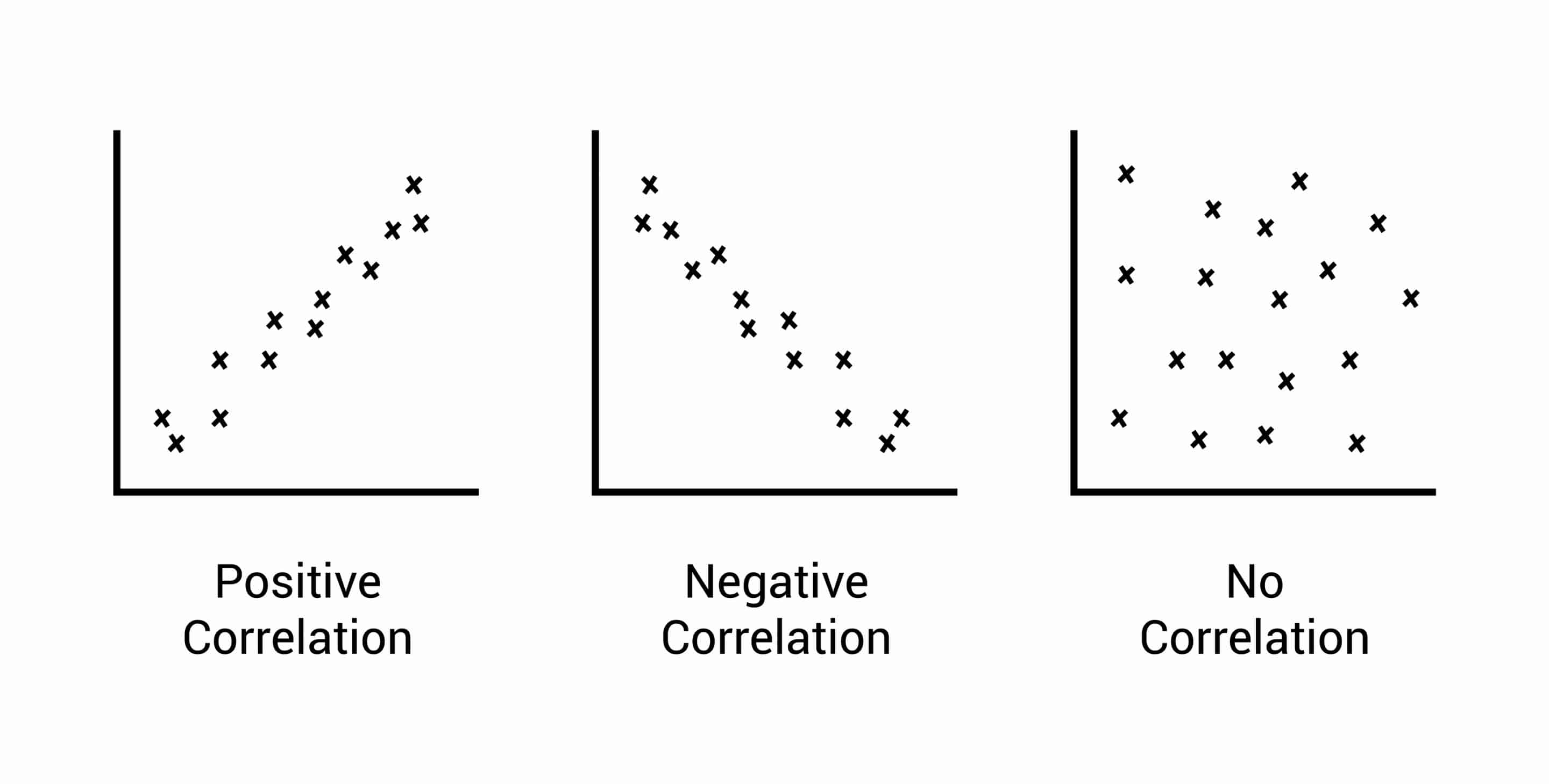

Um ein Streudiagramm zu erstellen, sind zwei Messreihen erforderlich, beide an denselben Personen oder Objekten (Fällen). Gepaarte Werte werden in einem kartesischen Koordinatensystem aufgetragen, wobei die unabhängige Variable normalerweise auf der x-Achse (Abszisse) und die abhängige Variable auf der y-Achse (Ordinate) dargestellt wird. Die resultierende Punktwolke kann Aufschluss über die Stärke des (linearen) Zusammenhangs sowie über die Richtung geben. Es wird ein linearer Zusammenhang vermutet oder ist dieser im Plot ersichtlich, wird in der Regel eine Regressionsgerade in die Punktwolke eingezeichnet. Diese ist so konstruiert, dass der quadrierte Abstand zwischen Beobachtungspunkt und Linie minimal ist. Korrelations- oder Regressionsanalysen liefern weitere Informationen.

Tipps

  • Verwenden Sie diese zusätzliche Option, um angenommene Zusammenhänge in Ursache-Wirkungs-Diagrammen zu überprüfen.
  • Denken Sie daran, dass Streudiagramme nicht unbedingt Ursache und Wirkung zeigen – sie zeigen nur, ob eine Beziehung besteht.
